Montagem e reparo de módulos LCD: um guia abrangente

A montagem e reparo dos módulos de exibição de cristal líquido (LCD) são processos críticos na indústria eletrônica, impactando uma ampla gama de dispositivos, de smartphones a grandes painéis de exibição. Compreender os meandros desses processos é essencial para os fabricantes e técnicos de reparo. Este artigo explora os vários aspectos da montagem e reparo do módulo LCD por meio de um formato de pergunta e resposta.

O que são módulos LCD e seus componentes?

P: O que exatamente é um módulo LCD?

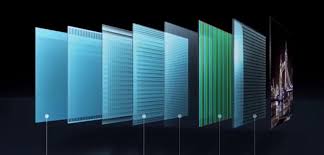

R: Os módulos LCD são conjuntos integrados que usam a tecnologia de cristal líquido para exibir imagens e informações. Eles consistem em vários componentes -chave:

Painel de exibição de cristal líquido: O componente principal que forma a tela visual. Ele usa cristais líquidos imprensados entre duas camadas de vidro ou plástico.

Unidade de luz de fundo: Fornece iluminação para a tela. Normalmente, os LEDs são usados para iluminar a tela, garantindo a visibilidade em várias condições de iluminação.

Circuito de motorista: Converte sinais digitais do dispositivo nos sinais analógicos necessários para controlar a tela. Isso inclui o principal IC do driver (circuito integrado) e outros circuitos de suporte.

Conectores: Verifique se o módulo LCD se conecta corretamente à placa -mãe ou do controlador de exibição do dispositivo.

Vidro de proteção: Frequentemente colocado em cima do painel LCD para protegê -lo de danos e aumentar a durabilidade.



Como um módulo LCD é montado?

P: Quais são as etapas envolvidas na montagem de um módulo LCD?

R: A montagem de um módulo LCD envolve várias etapas críticas, que podem variar um pouco, dependendo do design e fabricante específicos, mas normalmente incluem:

Preparação de componentes: Todos os componentes, incluindo o painel LCD, a luz de fundo, os circuitos do motorista e os conectores, são reunidos e inspecionados quanto à qualidade.

Instalação da luz de fundo: A unidade de luz de fundo é instalada no alojamento LCD ou diretamente no painel LCD, garantindo que ela esteja alinhada corretamente para iluminação uniforme.

Conjunto de circuitos do motorista: O IC do driver e os circuitos de suporte são montados na PCB (placa de circuito impressa) e as conexões são feitas no painel LCD.

Colocação do painel LCD: O painel LCD é cuidadosamente colocado no circuito de luz de fundo e driver montado, garantindo o alinhamento adequado para evitar problemas de exibição.

Vedação e cura: A montagem é então selada com adesivo ou clipes, e qualquer processo de cura (por exemplo, cura UV para adesivos) é realizado para proteger os componentes no lugar.

Teste de controle de qualidade: Uma vez montados, os módulos sofrem testes de qualidade rigorosos, incluindo a verificação de pixels mortos, precisão de cores e uniformidade da luz de fundo.

Que problemas comuns são encontrados durante a montagem?

P: Quais são alguns problemas comuns que podem surgir durante a montagem dos módulos LCD?

R: Durante o processo de montagem, vários desafios podem surgir, incluindo:

Poeira e contaminação: As partículas podem se estabelecer na superfície do LCD ou dentro do módulo, levando a exibir defeitos. As condições rigorosas da sala limpa são frequentemente necessárias para mitigar isso.

Desalinhamento: Se os componentes não estiverem alinhados adequadamente durante a montagem, isso pode causar problemas como imagens distorcidas ou manchas de pressão.

Componentes defeituosos: O uso de componentes que não atendem aos padrões de qualidade pode levar a falhas após a montagem. Teste rigoroso de componentes individuais antes da montagem é crucial.

Questões adesivas: A vedação inadequada pode levar a lacunas ou bolhas, o que pode afetar a visibilidade e a durabilidade.

Falações elétricas: Problemas de solda ou conexão fracos no circuito do motorista podem levar a falhas ou problemas intermitentes.



Como os módulos LCD são reparados?

P: Qual é o processo para reparar os módulos LCD?

R: Reparar os módulos LCD pode ser complexo, dependendo do tipo de falha. Os procedimentos comuns de reparo incluem:

Diagnóstico: A primeira etapa envolve o diagnóstico do problema, que pode exigir equipamentos de teste especializados para identificar falhas como pixels mortos, piscadas ou falha de luz de fundo.

Substituição de componentes: Se o circuito do driver ou a luz de fundo estiver com defeito, esses componentes podem precisar ser substituídos. Isso envolve que dessoldam cuidadosamente as peças e a solda defeituosas em novas.

Reparo do painel;

CalibraçãoApós os reparos, o módulo LCD geralmente precisa ser recalibrado para garantir que atenda às especificações da exibição, incluindo precisão de cores e níveis de brilho.

Remontagem e teste: Após a conclusão dos reparos, o módulo é remontado e os testes completos são realizados para confirmar que ele funciona corretamente.

Quais ferramentas e equipamentos são necessários para montagem e reparo?

P: Quais ferramentas e equipamentos são essenciais para a montagem e reparo dos módulos LCD?

R: As seguintes ferramentas e equipamentos são comumente usados na montagem e reparo dos módulos LCD:

Ambiente da sala limpa: Uma sala limpa ou um ambiente livre de poeira é essencial para evitar contaminação durante a montagem e reparo.

Estação de solda: Ferramentas de solda de alta qualidade são necessárias para a montagem e substituição de componentes eletrônicos.

Multímetro: Para medir propriedades elétricas e diagnosticar falhas em circuitos.

Osciloscópio: Usado para analisar a integridade do sinal e diagnosticar problemas complexos no circuito do motorista.

Ferramentas de captação de vácuo: Eles são usados para lidar com componentes delicados sem causar danos ou contaminação.

Equipamento de calibração: Ferramentas para calibrar o desempenho da exibição, garantindo precisão de cores e brilho uniforme.



Qual é o futuro da tecnologia do módulo LCD?

P: Como a tecnologia por trás dos módulos LCD evoluindo?

R: O futuro da tecnologia do módulo LCD provavelmente será influenciado por várias tendências:

Desenvolvimentos OLED e microled: Enquanto a tecnologia LCD permanece predominante, os avanços em displays OLED e microled podem mudar o foco devido ao seu desempenho superior, incluindo melhor contraste e ângulos de visualização.

Aumento da demanda por personalização: À medida que as indústrias buscam soluções mais personalizadas, os projetos modulares que permitem fácil personalização e reparo se tornarão cada vez mais importantes.

Integração de exibição inteligente: A integração de tecnologias inteligentes nos módulos LCD, permitindo recursos como capacidade de toque ou conectividade da IoT, deve melhorar a experiência do usuário.

Considerações ambientais: À medida que a sustentabilidade se torna uma prioridade, os fabricantes podem se concentrar no desenvolvimento de materiais e processos ecológicos para montagem e reparo, reduzindo o impacto ambiental.



Conclusão

A montagem e reparo dos módulos LCD são processos complexos que requerem atenção aos detalhes, habilidades especializadas e ferramentas certas. À medida que a tecnologia continua a evoluir, as práticas nesse campo precisarão se adaptar, garantindo que as exibições de LCD permaneçam um componente vital no cenário da tecnologia. Ao entender esses processos e desafios, técnicos e fabricantes podem contribuir para soluções de maior qualidade e exibição mais confiáveis.
