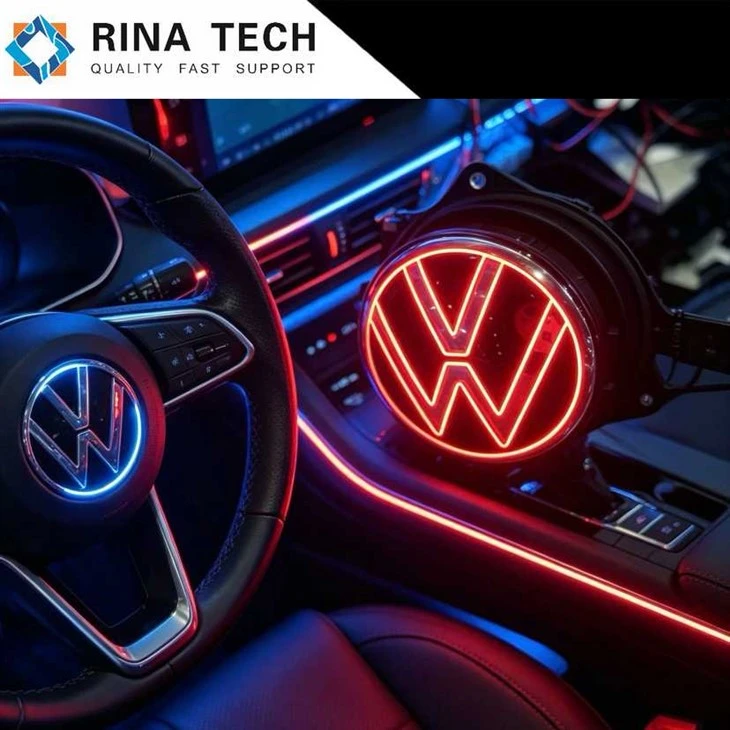

Placa de retroiluminação de iluminação de controle central do carro
Nome do produto: placa de retroiluminação de iluminação de controle central do carro
Espessura: Personalizável (0,5 mm – 2,5 mm)
Dimensões: Personalizáveis (por exemplo, 80×50mm a 350×120mm, tolerância ±0,1mm)
Composição do material: PC, camada de difusão PMMA opcional + revestimento rígido UV
Vantagens:
Saída de luz uniforme, suporta RGB.
Oculto-até-efeito iluminado com ícones-ablacionados a laser.
Conecte-e{1}}use conectores automotivos padrão.
- Delievery rápido
- Garantia da qualidade
- Atendimento ao cliente 24/7
Introdução de Produto
Rina Technology Co., Ltd. é um dos principais fabricantes e fornecedores de placas de retroiluminação para iluminação de controle central de automóveis na China. Bem-vindo ao atacado de produtos duráveis em estoque aqui e obtenha cotação de nossa fábrica. Todos os produtos personalizados são de alta qualidade e baixo preço.
1. De que material é feita a placa de retroiluminação da iluminação do controle central do carro?
A placa traseira usa umestrutura óptica compostaconsistindo em:
Placa guia de luz PMMA (acrílica)-:Fornece alta transmitância de luz (92%–93%) e distribuição uniforme de luz sem pontos de acesso visíveis.
Camada de substrato de PC (policarbonato):Oferece alta resistência ao impacto, deflexão térmica (até 120 graus) e estabilidade dimensional para montagem-de encaixe rápido.
Pilha de filmes ópticos (por exemplo, filme reflexivo, filme de difusão, BEF):Colocado abaixo ou acima da placa guia-de luz para aumentar o brilho, melhorar a uniformidade-de ponta a-e reduzir a perda de luz. Os filmes comuns incluem:
Filme reflexivo (retorna a luz para baixo para cima)
Filme de difusão (suaviza a luz)
Filme de aprimoramento de brilho (BEF, aumenta a luminância em 30–50%)
Esta combinação atinge um perfil fino (até 2,0 mm de espessura total), ao mesmo tempo que proporciona iluminação premium e uniforme necessária para iluminação interior automotiva.
2. Especificações da placa de retroiluminação de iluminação de controle central do carro
Especificações dimensionais
Espessura típica de umplaca de retroiluminação de iluminação de controle central do carrovaria de 0,8 mm a 2,5 mm, dependendo da integração do LED e do reforço estrutural. As dimensões gerais variam amplamente: designs compactos para painéis HVAC medem 80×50 mm, enquanto as placas traseiras completas do console central podem atingir 350×120 mm. As tolerâncias são mantidas em ±0,1 mm para garantir um encaixe perfeito com clipes no painel e pinos de alinhamento.
Capacidades de design óptico
Uniformidade de luz em todo oplaca de retroiluminação de iluminação de controle central do carro surface is critical, with luminance variation ≤20% as per SAE J1756. Transmittance in active icon areas ranges from 15% to 40%, while non-illuminated zones block >95% da luz por meio de proteção-de blackout. A placa traseira suporta 256 etapas de brilho quando combinada com dimerização PWM. As opções de temperatura de cor incluem 2700K–6500K para branco estático.
Especificações Elétricas
A tensão operacional é 12V ou 24V DC (barramento automotivo típico). Cada canal de LED noluz de fundo de iluminação de controle central do carroplacaconsome de 20 a 30 mA, com consumo total de energia abaixo de 3 a 5 W para um design de-zona múltipla. Os conectores seguem as séries Molex Micro{6}}Fit 3.0 ou JST SM, com 4 a 10 pinos suportando comunicação de barramento SPI ou LIN. Proteção contra polaridade reversa e fixação contra sobre-tensão (até 36 V) são padrão.
Especificações ambientais e de confiabilidade
Oluz de fundo de iluminação de controle central do carroplacadeve passar 96 horas de ciclagem térmica (-40 graus ↔85 graus) sem delaminação ou cintilação.
Ele atende IP54 para resistência a poeira e respingos. A resistência à vibração segue ISO 16750-3 (20g, 10–2.000 Hz). A estabilidade UV é verificada por 1.000 horas de exposição ao arco de xenônio com mudança de cor menor ou igual a 1 ΔE.
3. Características da placa de retroiluminação de iluminação de controle central do carro
Recursos de iluminação
Um modernoplaca de retroiluminação de iluminação de controle central do carrosuporta iluminação RGB dinâmica com mais de 16 milhões de cores, selecionáveis via memória integrada ou comandos de barramento CAN. Sensores de luz ambiente permitem ajuste automático de brilho, reduzindo a distração do motorista à noite. Alguns modelos oferecem efeitos de "respiração" e luz em movimento sincronizados com piscas ou batidas de áudio.
Recursos interativos e táteis
A detecção de toque capacitiva é integrada diretamente noplaca de retroiluminação de iluminação de controle central do carro, eliminando botões mecânicos. O feedback tátil (atuador piezoelétrico ou ressonante linear) confirma a entrada do usuário. A detecção de proximidade pode pré{2}}iluminar zonas quando uma mão se aproxima, melhorando a usabilidade sem aumentar a saída de luz permanente.
Recursos de proteção
Oplaca de retroiluminação de iluminação de controle central do carro includes an oleophobic coating to resist fingerprints, plus an anti-glare matte finish for readability under sunlight. Embedded thermal vias or an aluminum backing layer prevent LED overheating, extending lifetime to >50.000 horas. O revestimento isolante no lado da PCB protege contra umidade e corrosão por enxofre.
Recursos de integração inteligente
Muitas placas traseiras apresentam compatibilidade de barramento CAN/LIN, permitindoluz de fundo de iluminação de controle central do carro placapara receber dados do veículo (por exemplo, status da porta, posição da marcha) para iluminação contextual. O recurso de atualização-over the-air (OTA) está surgindo em designs-de alta tecnologia. Os chicotes plug{7}}e{8}}retêm a fiação de fábrica e os controles do volante sem emendas.
| Tamanho |
Forma |
Temperatura de cor |
Aplicativo |
|---|---|---|---|
| Personalizável | Forma personalizada com base em desenhos |
2700K - 6500K/RGB (personalizável) |
Carro/veículos |
4. Aplicações da placa de retroiluminação de iluminação de controle central do carro
Interiores de veículos de passageiros OEM
Nos veículos de produção, oplaca de retroiluminação de iluminação de controle central do carroestá instalado em consoles centrais, painéis de controle climático e teclas de atalho de infoentretenimento.
Veículos Comerciais e de Frota
Caminhões, ônibus e máquinas de construção exigem um equipamento robustoplaca de retroiluminação de iluminação de controle central do carrocom conectores selados e maior proteção de ingresso (IP65).
Personalização e ajuste pós-venda
O setor de pós-venda oferece soluções universais e-específicas para modelosplaca de retroiluminação de iluminação de controle central do carrokits com controladores RGB e aplicativos para smartphones.
Automobilismo e veículos para fins especiais
Carros de corrida usam um peso extremamente leveplaca de retroiluminação de iluminação de controle central do carro(espessura menor ou igual a 1,0 mm, somente policarbonato) com iluminação de fundo simplificada-de cor única para preservar a visão noturna.
1. P: Como posso saber se uma placa de luz de fundo de iluminação de controle central do carro é compatível com meu carro?
2. P: Posso instalar uma placa de luz de fundo de iluminação de controle central do carro sem cortar os fios originais?
3. A placa de retroiluminação da iluminação do controle central do carro gera calor perceptível?
